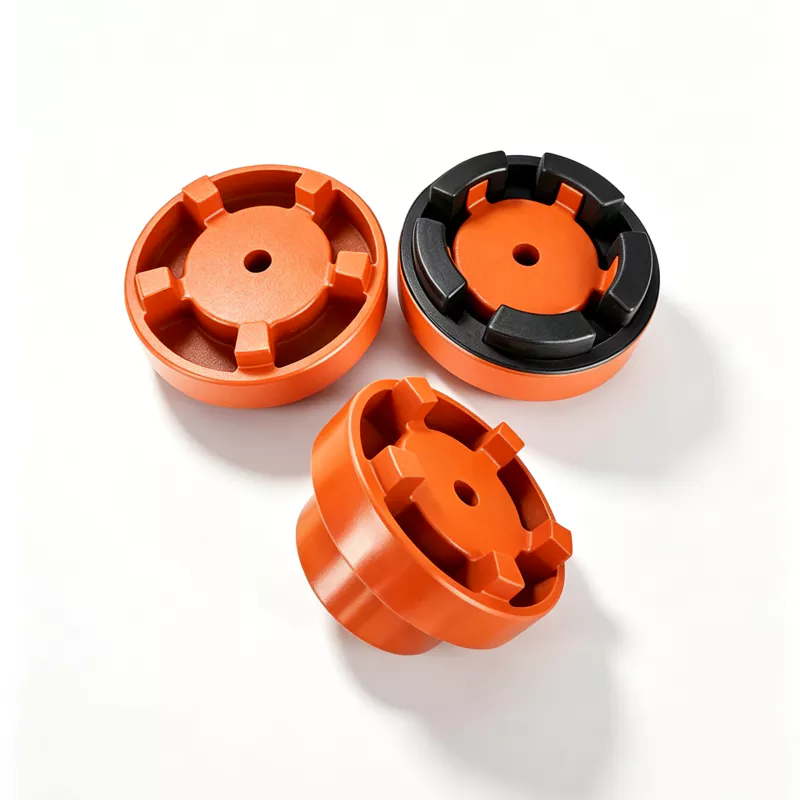

製品の外観は、カップリングのサイズと加工後の内径によって異なります。寸法については下記のモデル表をご参照ください。加工のため、両方のシャフトの詳細をお送りください。
NM67フレキシブルカップリング
NM67は、定格トルク13Nm、最大ボア径28mm、定格回転数3000rpmを実現しています。トルク、シャフト嵌合、アライメント、設置スペースがモデルの許容範囲内であれば、小型ポンプ、ファン、軽機械などに適しています。
NM67の技術データ
NM67は、軸方向の長さを比較的短い30mmに抑えつつ、内径を28mmに拡大しています。コンパクトな機械において、シャフトサイズがNM50では不十分になったものの、中型カップリングのような大きなサイズは必要ない場合に、NM67は有効な選択肢となります。
| モデル | 公称トルク | 制限速度 | D | D1 | d max | L | S | ラジアル | Angular |
|---|---|---|---|---|---|---|---|---|---|
| NM67 | 13 Nm | 3000 rpm | 67 mm | 46 mm | 28 mm | 30 mm | 2.5 +/- 0.5 mm | 0.03 mm | 3.0 度 |
D、D1、dmax、L、S、および半径方向の値はミリメートル単位です。角度変位は度単位で表示されます。画面が小さい場合は、表を水平方向にドラッグしてすべての列を表示してください。
適合性および加工精度チェック
外径67mm、D1寸法46mmは、カバー、ブラケット、ポンプガードと照らし合わせて確認してください。交換作業の際には、古い25mmまたは28mmのシャフトが必ずしもNM67規格に適合するとは限らないため、取り付けられた外形寸法とキー溝も確認してください。
このサイズが合う場所
定格トルク13Nm、回転速度制限3000rpmのNM67は、小型ポンプ、ファン、および一般的な機械駆動装置として選定できます。最終的な選定は、モーターのフレームだけでなく、始動特性と駆動対象機器によって決まります。
位置合わせと組み立て
NM67では、2.5±0.5mmの間隔を使用します。規定の半径方向許容値は0.03mm、角度許容値は3.0度です。最終的なベースおよび配管調整後、これらの値を試運転境界として維持してください。
NM67 RFQを準備する
見積もり依頼書には、モーター側ボア、駆動側ボア、およびそれぞれのキー溝を個別に明記してください。また、実際の回転数と使用条件を記載して、13 Nmの定格トルクが適切な状況で評価されるようにしてください。
材料およびサービス条件
エラストマーは色ではなく材質要件で指定してください。この範囲ではNBRが標準です。交換部品を確定する前に、異常な温度や液体への曝露について明記してください。
最も近いNMサイズを比較する
NM67のトルクまたは内径の上限に近い場合は、NM82と比較してください。負荷がはるかに軽く、両方のシャフトが19mm未満に収まる場合は、NM50の方がより小さな許容範囲を提供できる可能性があります。
