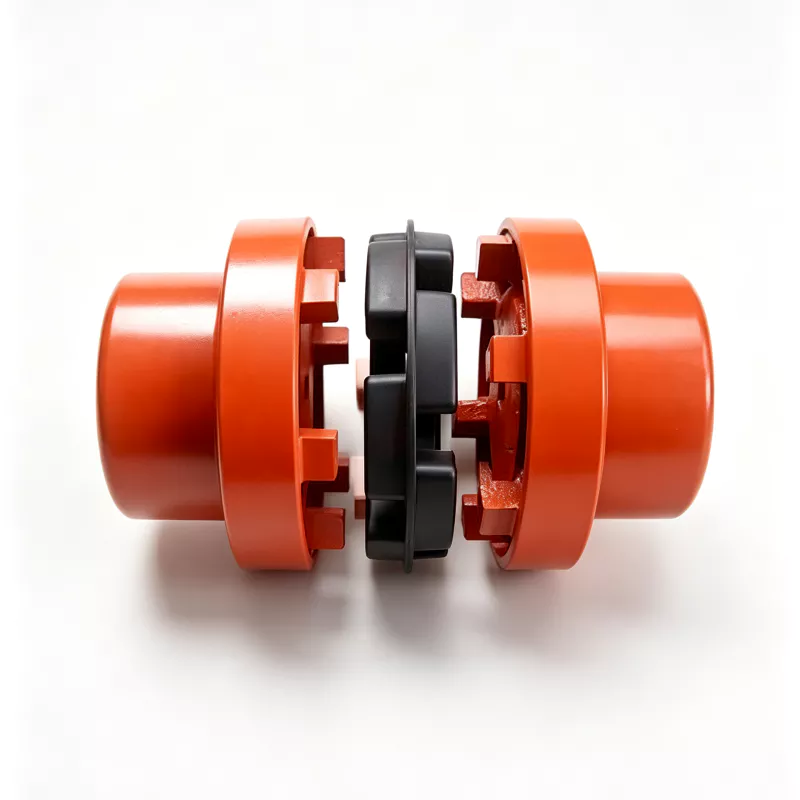

NM112フレキシブルカップリング
NM112は、定格トルク70Nm、最大ボア径48mm、定格回転速度3000rpmを実現しています。トルク、シャフトの嵌合、アライメント、設置スペースがモデルの許容範囲内であれば、中型ポンプ、ブロワー、ミキサー、機械などに適しています。
NM112の技術データ
NM112は、定格トルク70Nm、最大内径48mmで、ミドルレンジグループの入門モデルです。駆動系のシャフトインターフェースが著しく大きいものの、3000rpm以内の回転数で動作する場合によく評価されます。
| モデル | 公称トルク | 制限速度 | D | D1 | d max | L | S | ラジアル | Angular |
|---|---|---|---|---|---|---|---|---|---|
| NM112 | 70 Nm | 3000 rpm | 112 mm | 79 mm | 48 mm | 60 mm | 3.5 +/- 1.0 mm | 0.07 mm | 2.5 度 |
D、D1、dmax、L、S、および半径方向の値はミリメートル単位です。角度変位は度単位で表示されます。画面が小さい場合は、表を水平方向にドラッグしてすべての列を表示してください。
適合性および加工精度チェック
外径112mm、長さ60mmの場合、選定時に設置スペースがより明確になります。図面に穴の寸法を確定する前に、ガードの直径、シャフトの突出量、およびフレキシブルエレメントのアクセス性を確認してください。
このサイズが合う場所
ポンプ、ミキサー、コンベア、および一般機械は、同じ定格出力でも始動時の挙動が異なる場合があります。NM112の場合、ドライブが負荷状態で始動するか、頻繁にサイクルするか、またはプロセスショックを受けるかを明記してください。そうすることで、70 Nmの連続定格を超える用途についても検討できます。
位置合わせと組み立て
NM112は、S 3.5 ± 1.0 mmを使用し、半径方向の許容範囲は0.07 mm、角度方向の許容範囲は2.5度です。ベースの歪みや接続された配管によってシャフトが以前の作業場での設定からずれる可能性があるため、最終的な機械締め付け後にアライメントを測定してください。
NM112 RFQを準備する
両方のシャフト径、キー溝、回転速度、デューティ比、数量、および納品先をお知らせください。いずれかの穴径が48mmに近い場合は、キー溝と嵌合条件も併せてお知らせください。加工依頼が使用可能なハブ断面と一致するか確認いたします。
材料およびサービス条件
標準的なフレキシブル部材はNBRです。高温環境、化学物質への曝露、または標準以外の硬度をご希望の場合は、NM112のお問い合わせの際に使用条件を明記してください。そうすることで、見積もり対象となる部材を明確に指定できます。
最も近いNMサイズを比較する
NM112のボア径またはトルクが小さすぎる場合は、NM128と比較してください。直径112mmで設置場所に問題が生じ、かつ負荷が許容範囲内であれば、NM97が最も近い小型代替品として検討できます。
