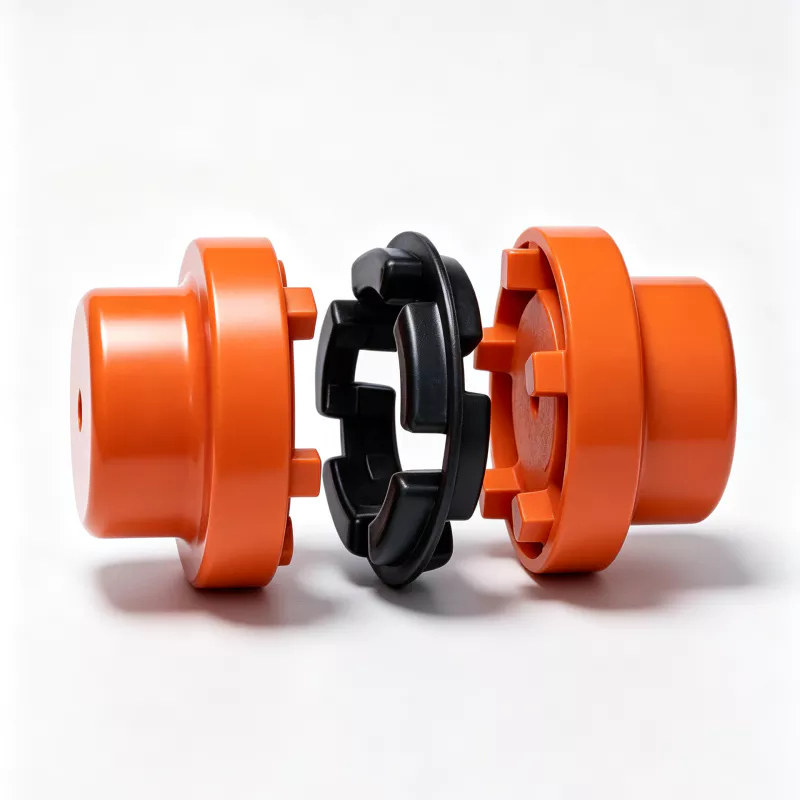

제품 외관은 커플링 크기와 가공된 내경에 따라 다릅니다. 아래 모델 표에서 치수를 확인하시고 가공을 위해 두 샤프트의 상세 정보를 보내주십시오.
NM97 플렉시블 커플링
NM97은 최대 42mm 내경과 45Nm의 정격 토크, 그리고 3000rpm의 정격 회전 속도를 제공합니다. 토크, 축 맞춤, 정렬 및 설치 공간이 모두 해당 모델의 사양 범위 내에 있는 경우, 소형 펌프, 팬 및 경량 기계에 적합합니다.
NM97 기술 데이터
NM97은 유용한 전환 규격으로, 45Nm의 공칭 토크를 지원하며 최대 42mm의 내경을 수용할 수 있어 NM82에서 의미 있는 크기 증가를 보여줍니다. 이러한 축 용량 증가는 NM97을 고려하는 주요 이유 중 하나이므로, 키홈과 나머지 허브 부분을 꼼꼼히 살펴보아야 합니다.
| 모델 | 공칭 토크 | 속도 제한 | 디 | 디1 | d max | 엘 | 에스 | 방사형 | 모난 |
|---|---|---|---|---|---|---|---|---|---|
| NM97 | 45 Nm | 3000 회전수 | 97 mm | 69 mm | 42 mm | 50 mm | 3.0 +/- 1.0 mm | 0.05 mm | 2.5 도 |
D, D1, dmax, L, S 및 반경 값은 밀리미터 단위입니다. 각 변위는 도 단위로 표시됩니다. 화면이 작을 경우, 표를 가로로 드래그하여 모든 열을 볼 수 있습니다.
적합성 및 가공 검사
메인 외피는 직경 97mm, 길이 50mm로 커집니다. 특히 기존 커플링이 더 짧았을 수 있는 교체 구동 장치의 경우, 더 큰 내경을 승인하기 전에 가드 간극과 축간 거리를 확인하십시오.
이 사이즈가 맞는 곳
초기 선별 시에는 45Nm 정격 토크와 3000rpm 제한 속도를 사용한 후, 시동, 역회전 및 충격에 대해 설명하십시오. NM97은 더 작은 크기보다 더 큰 내경 용량이 필요하지만 더 무거운 중형 제품군으로 넘어가지 않는 펌프, 송풍기 및 기계 작업에 적합합니다.
정렬 및 조립
허브 간격 규정치는 3.0 +/- 1.0 mm입니다. 반경 방향 정렬 불량은 0.05 mm, 각도 정렬 불량은 2.5도로 제한되므로, 정렬 상태를 유지할 수 없는 기계는 크기를 키우는 등의 임시방편보다는 수정해야 합니다.
NM97 RFQ를 준비하세요
NM97의 경우, 각 측면의 실제 내경과 키홈, 그리고 도면으로 제어된 맞춤 치수를 포함하십시오. 또한, 42mm 내경 용량이 토크와 분리되어 검토되지 않도록 작동 속도와 구동 장비에 대한 설명을 추가하십시오.
재료 및 서비스 조건
NBR은 일반적인 연성 요소 소재입니다. 소재 선택은 기존 링의 색상을 기준으로 하는 것이 아니라 온도, 유체 노출 또는 기타 특정 사용 요구 사항과 연관하여 이루어져야 합니다.
가장 가까운 NM 크기를 비교하세요.
토크 또는 내경이 NM97 상한선에 가까울 경우 NM112와 비교하십시오. 축 직경이 32mm 미만이고 부하가 가벼운 경우 NM82를 사용하면 커플링 범위를 줄일 수 있습니다.
