제품 외관은 커플링 크기와 가공된 내경에 따라 다릅니다. 아래 모델 표에서 치수를 확인하시고 가공을 위해 두 샤프트의 상세 정보를 보내주십시오.

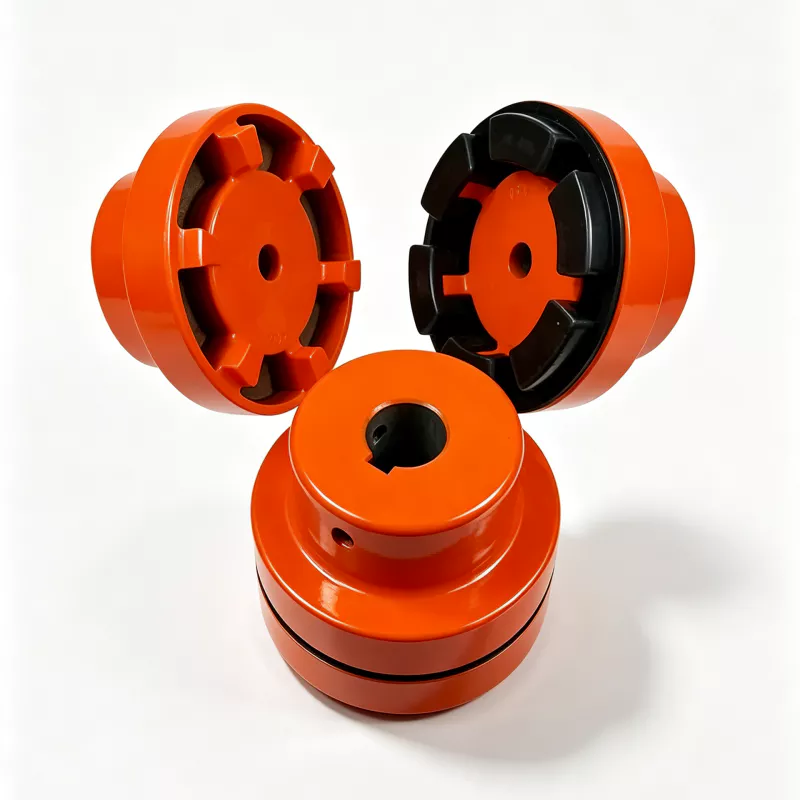

NM148 플렉시블 커플링
NM148은 최대 65mm 내경, 정격 속도 3000rpm, 정격 토크 280Nm를 제공합니다. 토크, 축 맞춤, 정렬 및 설치 공간이 모두 모델의 허용 범위 내에 있는 경우 중형 펌프, 송풍기, 믹서 및 기계류에 적합합니다.
NM148 기술 데이터
NM148은 280Nm의 정격 토크를 제공하며, 3000rpm의 속도 등급을 유지하면서 최대 65mm의 내경을 지원합니다. 구매자는 이 커플링을 단순한 액세서리가 아닌 중요한 기계 연결 부품으로 간주해야 하는 경우가 많습니다.
| 모델 | 공칭 토크 | 속도 제한 | 디 | 디1 | d max | 엘 | 에스 | 방사형 | 모난 |
|---|---|---|---|---|---|---|---|---|---|
| NM148 | 280 Nm | 3000 회전수 | 148 mm | 107 mm | 65 mm | 80 mm | 3.5 +/- 1.0 mm | 0.07 mm | 2.0 도 |
D, D1, dmax, L, S 및 반경 값은 밀리미터 단위입니다. 각 변위는 도 단위로 표시됩니다. 화면이 작을 경우, 표를 가로로 드래그하여 모든 열을 볼 수 있습니다.
적합성 및 가공 검사
외경 148mm, D1 107mm, 길이 80mm는 가드, 지지대 및 샤프트 돌출부와 비교해야 합니다. 가공된 큰 내경은 키홈 및 맞춤 치수를 함께 제시하여 생산 전에 나머지 허브 형상을 고려할 수 있도록 해야 합니다.
이 사이즈가 맞는 곳
NM148은 작동 토크가 모델 정격 범위 내에 있는 경우 고부하 펌프, 믹서, 컨베이어 및 공정 기계의 초기 검토에 사용하십시오. 부하 시동, 역회전 또는 걸림 현상은 과도 작동 특성이 최종 선택에 영향을 미칠 수 있으므로 별도로 보고하십시오.
정렬 및 조립
허브를 S 3.5 +/- 1.0 mm로 설정하십시오. 명시된 반경 방향 한계는 0.07 mm이고 각도 한계는 2.0도입니다. 엘라스토머 마모가 반복적으로 발생하는 경우, 링을 유일한 정비 항목으로 취급하기보다는 정렬 및 허브 움직임을 점검하십시오.
NM148 RFQ를 준비하세요
NM148 주문 시에는 축 직경 및 키홈, 회전 속도(rpm), 설계 토크 또는 모터 출력, 시동 조건 및 수량을 기재해 주십시오. 요청하신 내경이 65mm에 가까울 경우 기계 도면을 첨부해 주시면 특히 도움이 됩니다.
재료 및 서비스 조건
일반적인 소재는 NBR입니다. 까다로운 환경의 경우, 구매 문의 시 온도, 오일 또는 화학 물질 접촉, 그리고 필요한 대체 소재 또는 경도를 명시해 주십시오.
가장 가까운 NM 크기를 비교하세요.
적용 분야에 280Nm 이상의 토크 또는 65mm 이상의 내경이 필요한 경우 NM168을 비교하십시오. 요구 사항과 내경이 더 낮은 경우 전체 직경과 길이를 줄이기 위해 NM128을 검토할 수 있습니다.
