Hình thức sản phẩm có thể khác nhau tùy thuộc vào kích thước khớp nối và đường kính lỗ hoàn thiện. Vui lòng sử dụng bảng mô hình bên dưới để tham khảo kích thước và gửi cả hai chi tiết trục để gia công.

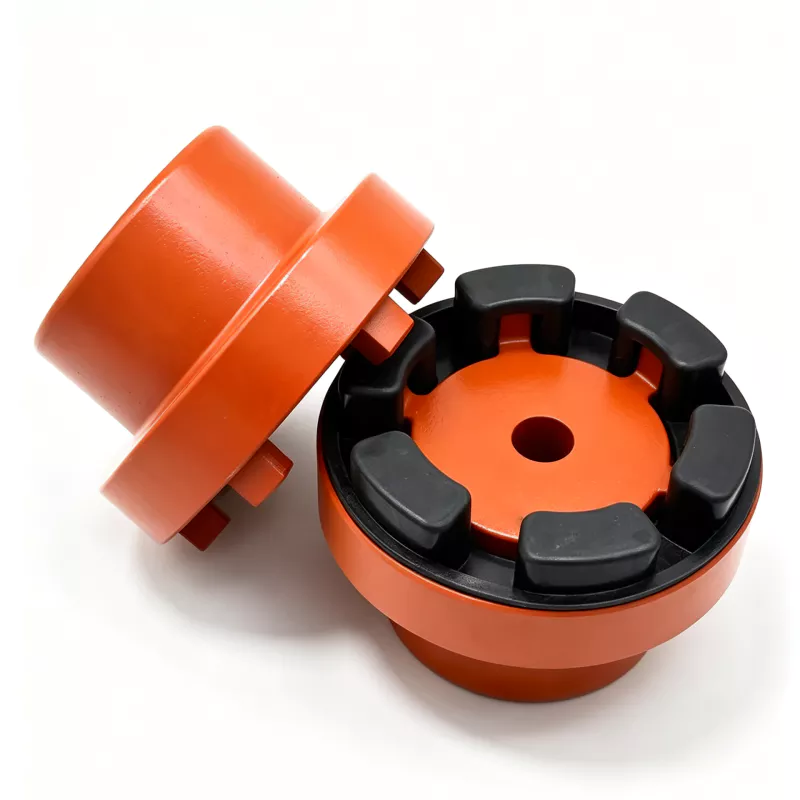

Khớp nối mềm NM50
NM50 cung cấp mô-men xoắn định mức 5 Nm, khả năng khoan lỗ lên đến 19 mm và giới hạn tốc độ định mức 3000 vòng/phút. Sản phẩm phù hợp với các loại bơm, quạt và máy móc hạng nhẹ nhỏ gọn khi mô-men xoắn, độ khít trục, độ thẳng hàng và không gian lắp đặt đều nằm trong giới hạn của model.
Thông số kỹ thuật NM50
NM50 là khớp nối nhỏ nhất trong dòng sản phẩm này. Nó hữu ích nhất khi kích thước nhỏ gọn và đường kính trục nhỏ cũng quan trọng như mô-men xoắn truyền tải. Trước khi chọn nó cho một hệ truyền động nhỏ, hãy kiểm tra xem cả hai lỗ khoan hoàn thiện đều nằm gọn trong giới hạn 19 mm và bộ phận bảo vệ có chừa khoảng trống xung quanh đường kính ngoài 50 mm hay không.
| Người mẫu | Mômen xoắn định mức | giới hạn tốc độ | D | D1 | d tối đa | L | S | Xuyên tâm | Góc |
|---|---|---|---|---|---|---|---|---|---|
| NM50 | 5 Nm | 3000 vòng/phút | 50 mm | 33 mm | 19 mm | 25 mm | 2 +/- 0.5 mm | 0.03 mm | 3.0 độ |
Các giá trị D, D1, d max, L, S và bán kính được tính bằng milimét. Độ dịch chuyển góc được hiển thị bằng độ. Trên màn hình nhỏ hơn, hãy kéo bảng theo chiều ngang để xem tất cả các cột.
Kiểm tra độ khít và gia công
Kích thước này có rất ít phần thừa ở phần trục để làm rãnh then quá khổ hoặc yêu cầu khoan lỗ sâu. Hãy gửi cả đường kính trục và rãnh then sớm. Nếu một trục gần đạt giới hạn của mô hình, chi tiết lỗ khoan nên được xem xét cùng với mô-men xoắn thay vì chỉ coi đó là một hướng dẫn gia công đơn giản.
Kích thước này phù hợp ở đâu?
Chỉ nên sử dụng NM50 làm điểm khởi đầu cho các loại bơm, quạt, thiết bị phụ trợ và máy móc nhỏ gọn có mô-men xoắn thấp khi điểm vận hành thực tế phù hợp với định mức 5 Nm của nó. Việc khởi động thường xuyên hoặc va đập mạnh có thể ảnh hưởng ngay cả đến động cơ nhỏ, vì vậy hãy đưa chúng vào yêu cầu báo giá.
Căn chỉnh và lắp ráp
Các giá trị căn chỉnh được chỉ định cho NM50 là 0,03 mm hướng tâm và 3,0 độ góc. Đặt khoảng cách 2 +/- 0,5 mm sau khi siết chặt các máy được kết nối, sau đó kiểm tra lại độ căn chỉnh trước khi đóng tấm chắn.
Chuẩn bị mẫu yêu cầu báo giá NM50 (RFQ).
Để nhận báo giá NM50, vui lòng cung cấp tốc độ, mô-men xoắn hoặc công suất động cơ, kích thước hai trục, cả hai rãnh then, số lượng và địa điểm giao hàng. Một bức ảnh đơn giản hoặc bản vẽ phác thảo trục sẽ hữu ích khi khớp nối thay thế một chi tiết nhỏ không rõ nguồn gốc.
Vật liệu và điều kiện dịch vụ
NBR là vật liệu tiêu chuẩn cho các phần tử mềm dẻo. Đối với hệ thống truyền động nhỏ có chu kỳ hoạt động cao, cần xem xét nhiệt độ, mức độ tiếp xúc với dầu và tần số khởi động nếu chúng có thể ảnh hưởng đến việc lựa chọn chất đàn hồi.
So sánh kích thước NM gần nhất
Nếu một trong hai trục không vừa với đường kính lỗ 19 mm, hãy so sánh với NM67 thay vì cố gắng sử dụng trục NM50. Kích thước lớn hơn cũng làm thay đổi kích thước bên ngoài, vì vậy hãy kiểm tra lại không gian có sẵn.
