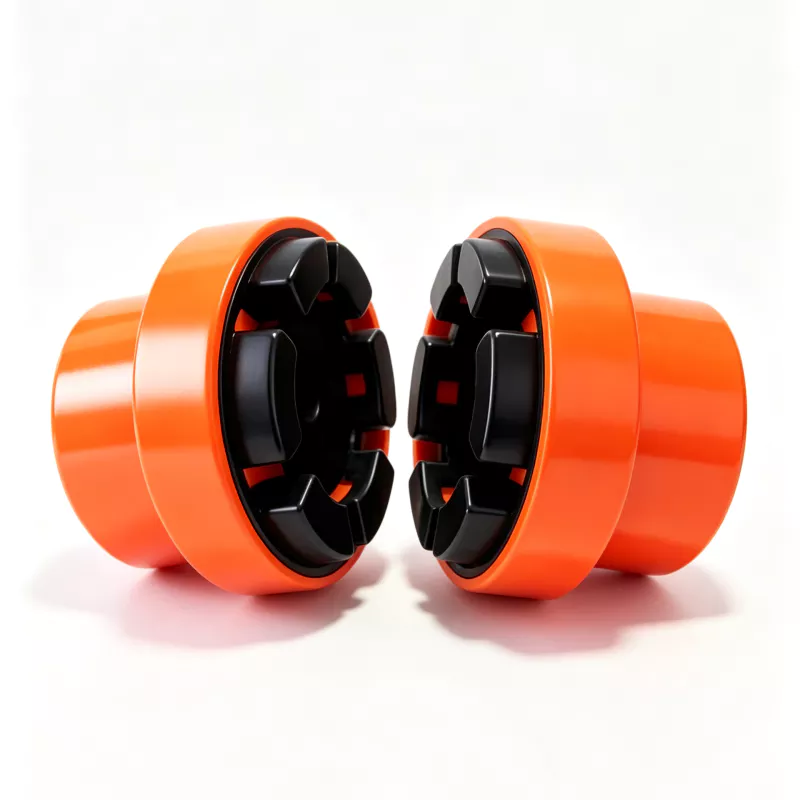

Wygląd produktu różni się w zależności od rozmiaru sprzęgła i gotowego otworu. Skorzystaj z poniższej tabeli modeli, aby poznać wymiary i przesłać dane dotyczące obu wałów do obróbki.
Złącze elastyczne NM194
NM194 zapewnia moment obrotowy nominalny 840 Nm, średnicę otworu do 85 mm i znamionową prędkość obrotową 1500 obr./min. Nadaje się do pomp o wyższym momencie obrotowym, sprężarek i urządzeń procesowych, gdy moment obrotowy, pasowanie wału, wyrównanie i przestrzeń montażowa mieszczą się w granicach modelu.
Dane techniczne NM194
NM194 plasuje się w górnym segmencie NM z nominalnym momentem obrotowym 840 Nm i maksymalnym otworem cylindra 85 mm. W przeciwieństwie do NM168, jego znamionowa prędkość obrotowa wynosi 1500 obr./min, więc prędkość staje się decydującym parametrem wyboru, a nie drugorzędnym parametrem w tabeli.
| Model | Moment nominalny | Ograniczenie prędkości | D | D1 | d max | L | S | Promieniowy | Kątowy |
|---|---|---|---|---|---|---|---|---|---|
| NM194 | 840 Nm | 1500 obr./min | 194 mm | 140 mm | 85 mm | 100 mm | 3.5 +/- 1.5 mm | 0.10 mm | 2.0 stopień |
Wartości D, D1, d max, L, S i promienia podano w milimetrach. Przemieszczenie kątowe podano w stopniach. Na mniejszych ekranach przeciągnij tabelę poziomo, aby wyświetlić wszystkie kolumny.
Kontrola dopasowania i obróbki
To sprzęgło ma średnicę zewnętrzną 194 mm i długość 100 mm. Należy zapewnić wystarczającą ilość miejsca na obracającą się osłonę, osłonę i dostęp do konserwacji oraz sprawdzić, czy ramiona wału nie kolidują z wymaganym położeniem piasty.
Gdzie pasuje ten rozmiar
NM194 można ocenić pod kątem pomp o wyższym momencie obrotowym, urządzeń pomocniczych sprężarek i urządzeń procesowych pracujących w zakresie 1500 obr./min. Należy podać metodę rozruchu, zmiany obciążenia i szczegóły dotyczące wstrząsów, ponieważ wysoka wartość znamionowa nie zastępuje przeglądu obciążenia.
Wyrównanie i montaż
Określona wartość S wynosi 3,5 +/- 1,5 mm. Odchylenie promieniowe jest ograniczone do 0,10 mm, a odchylenie kątowe do 2,0 stopni. Ciężki zespół maszyn należy wyosiować po osiągnięciu przez rurociągi, osłony i inne podłączone obciążenia stanu końcowego.
Przygotuj zapytanie ofertowe NM194
W przypadku NM194, jeśli maszyna pracuje z prędkością zbliżoną do 1500 obr./min, należy podać dokładną prędkość roboczą przed innymi danymi. Następnie należy dodać otwory i rowki wpustowe, moment obrotowy, napędzane urządzenia, ilość oraz wszelkie wymagania dotyczące obróbki określone na rysunku.
Warunki materiałowe i usługowe
Standardowym materiałem pierścienia jest NBR. Jeśli instalacja jest narażona na działanie ciepła, oleju, chemikaliów lub określonej twardości elastomeru, należy uwzględnić te warunki, aby wyceniony element spełniał wymagania serwisowe.
Porównaj najbliższe rozmiary NM
Jeśli moment obrotowy 840 Nm lub średnica otworu cylindra 85 mm nie są wystarczające, kolejnym rozmiarem jest NM214, który zachowuje tę samą klasę prędkości obrotowej 1500 obr./min. Jeśli maszyna pracuje z prędkością powyżej 1500 obr./min, należy powrócić do podstawowego wyboru, zamiast po prostu zwiększać rozmiar.
